Solar Cable 62930 IEC131 on yhteensopiva useimpien aurinkosähkökomponenttien kanssa, joiden nimellisarvo on enintään 1500 V DC, mukaan lukien PV-kytkentärasiat ja PV-liittimet, mikä varmistaa turvallisen, vakaan ja tehokkaan voimansiirron monissa aurinkosähköasennuksissa.
62930 IEC 131
1 × ** mm²
1500 V DC
Halogeeniton · Vähäsavuinen
TYKJ
1,4 mm² aurinkoenergiakaapeli
Toimitetaan 100 metrin rullina, 112 rullaa per lava tai 500 metrin rullina, 18 rullaa per lava.
2. Container Loading
Tavalliseen 20 jalan konttiin mahtuu jopa 20 lavaa, mikä varmistaa tehokkaan maailmanlaajuisen toimituksen.
3. Joustavat vaihtoehdot
Mukautetut rullapituudet, kaapelikoot ja lavakokoonpanot ovat saatavilla pyynnöstä projektisi vaatimusten täyttämiseksi.
| Tuote nro | Tuote Nimi | Malli | Arvioitu Jännite | Johtimen risti osa mm 2 | Strand design Numero x Ø mm | Kapellimestari vastus Ω / km 20°C | Ulko-Ømm | Tuppi Väri |
|---|---|---|---|---|---|---|---|---|
| PV-131-15B | PV kaapeli | 131 | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Musta |
| PV-131-15R | PV kaapeli | 131 | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Punainen |
| PV-131-25B | PV kaapeli | 131 | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Musta |
| PV-131-25R | PV kaapeli | 131 | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Punainen |
| PV-131-40B | PV kaapeli | 131 | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Musta |
| PV-131-40R | PV kaapeli | 131 | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Punainen |
| PV-131-60B | PV kaapeli | 131 | 1500VDC | 1x6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Musta |
| PV-131-60R | PV kaapeli | 131 | 1500VDC | 1x6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Punainen |
| PV-131-100B | PV kaapeli | 131 | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Musta |
| PV-131-100R | PV kaapeli | 131 | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Punainen |
| PV-131-160B | PV kaapeli | 131 | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Musta |
| PV-131-160R | PV kaapeli | 131 | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Punainen |
| PV-131-250B | PV kaapeli | 131 | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Musta |
| PV-131-250R | PV kaapeli | 131 | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Punainen |
| PV-131-350B | PV kaapeli | 131 | 1500VDC | 1x35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Musta |
| PV-131-350R | PV kaapeli | 131 | 1500VDC | 1x35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Punainen |
Kapellimestari
Joustava tinattu kuparilanka, joka täyttää IEC 60228 Class 5:n vaatimukset, tarjoaa erinomaisen johtavuuden, korroosionkestävyyden ja kestävyyden PV-järjestelmän pitkän aikavälin suorituskykyyn.
Eristys
125°C vähäsavuinen, halogeeniton paloa hidastava polyolefiini, joka tarjoaa erinomaisen lämmönkestävyyden, sähköturvallisuuden ja ympäristönsuojelun.
Ulkovaippa
Valmistettu samasta 125 °C:n vähäsavuisesta, halogeenivapaasta palosuojatusta polyolefiinista, joka varmistaa mekaanisen lujuuden, UV-kestävyyden ja luotettavan ulkoilun.
Erityinen prosessi
Kehittynyt elektronisuihkuristikytkentätekniikka (E-beam) parantaa eristyksen vakautta, lämmönsietokykyä ja kaapelin yleistä pitkäikäisyyttä.
| Kaapelin suunnittelu | |
|---|---|
| Kapellimestari | Tinatut kuparilangat, IEC 60228, luokka 5 |
| Eristys | 125 ℃ Vähäsavuiset halogeenittomat palosuojatut polyolefiinit |
| Ulkotakki | 125 ℃ Vähäsavuiset halogeenittomat palosuojatut polyolefiinit |
| Erikoistekniikka | Elektronisuihku silloitettu |
| Sähköiset ominaisuudet | |
| Nimellisjännite U0/U | DC 1500V |
| Lämpötila-alue | -40 ℃ - +90 ℃ |
| Max. lämpötila johtimessa | 120℃ |
| Min. taivutussäde | 5 x kaapelin halkaisija |
| Toimialan standardit | IEC62930: 2017 |
| Johtimen resistanssin mittaus | IEC 60228:2004 |
| Eristysvastuksen mittaus | IEC 60227-2:1997 |
| Jännitetesti valmiilla DC- tai AC-kaapelilla | IEC60245-2:1994 |
| Eristyksen pitkäkestoinen DC-vastus | IEC62821-2:2015 |
| Otsonin kestävyys | IEC60881-506 |
| Sään/UV:n kestävyys | IEC62930:-Liite E |
| Testaa liekin pystysuuntainen eteneminen koko kaapelilla | IEC60332-1-2 |
| Mitat ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. | |
10 vuoden kokemuksella aurinkokaapelin 62930 IEC 131 tuotannosta olemme erikoistuneet toimittamaan luotettavia, korkealaatuisia aurinkosähkökaapeleita ja -liittimiä projekteihin maailmanlaajuisesti.
Päivittäinen tuotantokapasiteettimme on 200 000 metriä aurinkokaapelia ja 50 000 PV-liitinsarjaa, mikä varmistaa, että pystymme täyttämään sekä pienet että suuret tilaukset tehokkaasti.
Kaikki tuotteemme on valmistettu tiukasti sekä kansallisten että kansainvälisten standardien mukaisesti, ja jokainen yksikkö testataan perusteellisesti ennen tehtaalta lähtöä.

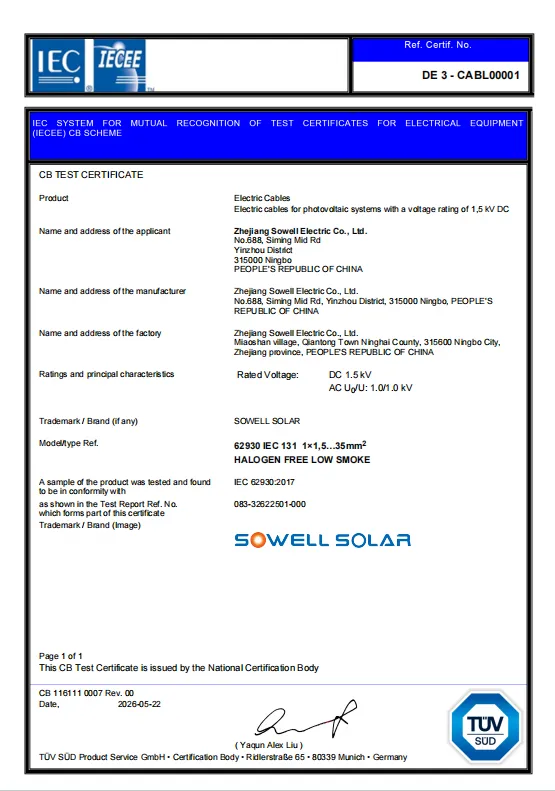

Olemme saaneet TÜV-, UL- ja CE-sertifikaatit, ja kaikki asiaan liittyvät testausraportit ovat saatavilla pyynnöstä.
Ota rohkeasti yhteyttä, jos haluat saada sertifikaatteja tai teknisiä asiakirjoja.
Meillä on 10 vuoden kokemus PV-kaapeleiden ja PV-liittimien tuotannosta. Voimme valmistaa 200 000 metriä PV-kaapeleita ja 50 000 sarjaa aurinkosähköliittimiä päivässä. Standardoitu lavamme soveltuu paremmin maailmanlaajuiseen myyntiin. Tehtaallamme ei ole vain 6 nopeaa kaapelin tuotantolinjaa, vaan siinä on myös elektroniset säteilyn silloituslaitteet, jotka ovat keskeisiä laitteita kaapelin laadun hallinnassa. Edistyksellinen teknologiamme takaa korkealaatuisten kaapelien tuotannon.
