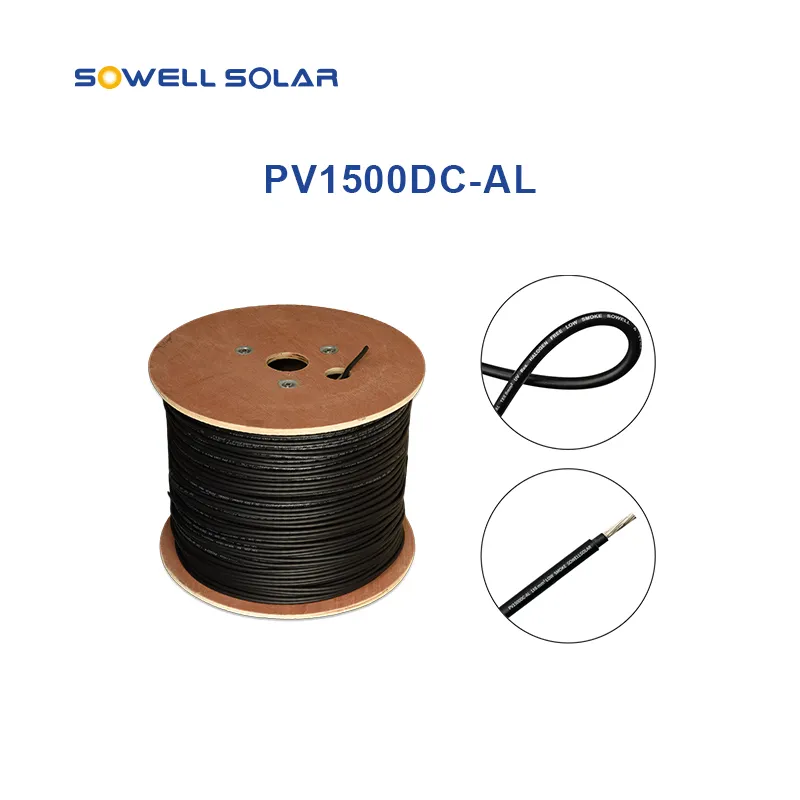

Aurinkoenergialaitteistojen laajenemisen myötä 1500 V DC -arkkitehtuurit kiinnittävät huomiota mahdollisuuksiinsa vähentää järjestelmän monimutkaisuutta ja parantaa suurten aurinkosähköprojektien taloudellisuutta.Alumiininen aurinkopaneeli PV1500DC-ALheijastelee tärkeää alan keskustelua: miten johdinmateriaalit, sähkösuunnittelu ja ulkoilun kestävyys vaikuttavat nykyaikaisten aurinkovoimajärjestelmien suorituskykyyn.
Siirtyminen korkeamman jännitteen aurinkosähköjärjestelmiin ei ole pelkästään jännitteiden nostamista. Se vaatii myös huolellista koordinointia moduulien, invertterien, kaapelieristyksen, liittimien ja suojalaitteiden välillä. Näiden suhteiden ymmärtäminen auttaa selittämään, miksi kaapelien valinnasta on tullut tärkeä osa aurinkoenergiaprojektien suunnittelua.
Sähkömittakaavaiset aurinkovoimalat sisältävät laajat moduuliverkostot ja sähköliitännät. Monissa asennuksissa siirtyminen 1000 V:sta 1500 V DC-järjestelmäarkkitehtuuriin mahdollistaa useamman moduulin kytkemisen sarjaan laiterajoitusten ja paikallisten suunnitteluvaatimusten mukaisesti.
Tämä kokoonpano voi vähentää yksittäisten merkkijonojen ja niihin liittyvien sähkökomponenttien määrää, joita tarvitaan tietylle asennuskapasiteetille. Se voi myös lyhentää joidenkin kaapelireittien pituutta ja alentaa järjestelmän kustannuksia. Todelliset säästöt riippuvat kuitenkin työmaan sijoittelusta, laitteiden valinnasta, invertterin konfiguroinnista ja teknisistä päätöksistä.
Korkeampi käyttöjännite asettaa myös suurempia vaatimuksia eristyskoordinaatiolle, liittimien yhteensopivuudelle ja sähkösuojaukselle. Jokaisen komponentin tulee olla järjestelmän maksimijännitteen ja odotettavissa olevien ympäristöolosuhteiden mukainen.
Kuparia on perinteisesti käytetty laajalti sähkökaapeleissa sen korkean johtavuuden vuoksi. Alumiini tarjoaa erilaisen tasapainon ominaisuuksia, mukaan lukien pienempi tiheys ja mahdollisesti alhaisemmat raaka-ainekustannukset. Nämä ominaisuudet ovat tehneet alumiinijohtimista kiinnostavan alueen laajamittaisessa voimansiirrossa ja valituissa aurinkosähkösovelluksissa.
Tärkein etu on paino. Alumiini on samalla tilavuudella huomattavasti kevyempää kuin kupari, mikä voi helpottaa kaapelin käsittelyä ja kuljetusta. Projekteissa, joissa on laajoja kaapeliverkkoja, johtimien painon vähentäminen voi vaikuttaa myös asennussuunnitteluun.
Alumiini ja kupari eivät kuitenkaan ole keskenään vaihdettavissa yksinkertaisesti yksitellen. Alumiinilla on pienempi sähkönjohtavuus tilavuuden mukaan, joten johtimen poikkileikkaus on suunniteltava asianmukaisesti virransiirto- ja jännitehäviövaatimusten mukaisesti. Liitäntätekniikalla on myös merkitystä, koska alumiini voi muodostaa oksidikerroksen ja sopimattomat liittimet voivat lisätä kosketusvastusta.
vartenAlumiininen aurinkopaneeli PV1500DC-AL, asiaankuuluvassa arvioinnissa tulisi siksi ottaa huomioon johtimien mitat, nimellisvirta, eristyksen suorituskyky ja yhteensopivuus valittujen liittimien ja liittimien kanssa sen sijaan, että keskittyisi pelkästään materiaalikustannuksiin.
Sopivan kaapelin tulee täyttää koko asennuksen sähkö- ja ympäristövaatimukset. Seuraavat tekijät ansaitsevat huomion projektin suunnittelussa.
|
Valintatekijä |
Miksi sillä on merkitystä |
|---|---|
|
Nimellinen tasajännite |
On täytettävä järjestelmän enimmäisjännite ja sovellettavat standardit |
|
Johtimen poikkileikkaus |
Vaikuttaa virtakapasiteettiin, jännitehäviöön ja johtimen lämpötilaan |
|
Eristys ja vaippa |
Suojaa sähkörasitukselta ja ympäristöaltistukselta |
|
UV- ja säänkestävyys |
Tärkeää kaapeleille, jotka on asennettu ulos pitkiä aikoja |
|
Liittimen yhteensopivuus |
Auttaa ylläpitämään turvallisia, matalaresistanssisia sähköliitäntöjä |
|
Asennusehdot |
Kaapeleiden ryhmittely, ympäristön lämpötila ja reititys vaikuttavat lämpötehoon |
Kaapelin valinnan tulee perustua todellisiin projektilaskelmiin ja varmennettuun tuotedokumentaatioon. Pelkästään 1500 V:n merkintä ei tarkoita, että kaapeli sopisi jokaiseen aurinkosähköasennukseen.
Aurinkokaapeleissa voi olla vuosia auringonvaloa, sadetta, kosteutta, lämpötilan vaihteluita ja mekaanista liikettä. Huonosti sovitettu eristys tai virheellinen asennus voi nopeuttaa hajoamista, mikä voi johtaa eristysvirheisiin, tehohäviöihin tai huoltokatkouksiin.
Tästä syystä projektin teknisissä tiedoissa tulee yksilöidä sovellettava kaapelistandardi, nimellisjännite, käyttölämpötila-alue ja vaadittu ympäristönkestävyys. Myös asennuskäytännöillä on merkitystä: taivutussäde, tukivälit, suojaus teräviltä reunoilta ja oikea päättäminen vaikuttavat kaikki palvelun suorituskykyyn.
Alumiinijohtimet vaativat erityistä varovaisuutta liitäntäkohdissa. Liittimet on hyväksyttävä johdinmateriaalille, ja asennuksessa on noudatettava määritettyjä valmistelu- ja kiristysmenettelyjä. Nämä yksityiskohdat auttavat vähentämään löystyneiden liitosten ja paikallisen ylikuumenemisen riskiä.
1500 V:n aurinkosähköjärjestelmien kehittäminen kuvastaa laajempaa pyrkimystä parantaa aurinkovoimainfrastruktuurin kustannuksia ja tehokkuutta. Alumiinijohtimilla voi olla käytännön etuja sopivissa sovelluksissa, mutta niiden suorituskyky riippuu oikeasta sähkömitoituksesta, yhteensopivista liitännöistä ja todetusta kestävyydestä.
Kun aurinkosähköprojektit laajenevat,Alumiininen aurinkopaneeli PV1500DC-ALedustaa hyödyllistä lähtökohtaa tutkittaessa, kuinka johdinmateriaalit sopivat korkeajännitteisen aurinkokunnan suunnitteluun. Viime kädessä järkevät tekniset päätökset – eivät jännitearvot tai materiaalivalinnat erikseen – määräävät, tarjoaako kaapeliasennus turvallisen, tehokkaan ja luotettavan palvelun.
