Tämä halogeeniton, silloitettu polyolefiininen kaksikerroksinen aurinkosähkökaapeli (PV) on suunniteltu erityisesti aurinkoenergian tuotantojärjestelmiin.
Aurinkosähköinen H1Z2Z2-K-kaapeli - EN 50618 on täysin yhteensopiva useimpien aurinkosähkökomponenttien kanssa, joiden nimellisjännite on enintään 1500 V DC, mukaan lukien PV-kytkentärasiat ja PV-liittimet, joten se on ihanteellinen ratkaisu asuin-, liike- ja sähköasennuksiin.
Pitkäaikaiseen ulkokäyttöön suunniteltu kaapeli tarjoaa erinomaisen sähköisen suorituskyvyn, mekaanisen lujuuden ja ympäristön kestävyyden varmistaen turvallisen ja luotettavan voimansiirron aurinkosähköjärjestelmän koko käyttöiän ajan.
PNTECH aurinkoenergiakaapeli
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500V
Älä irrota laitetta kuormituksen alaisena

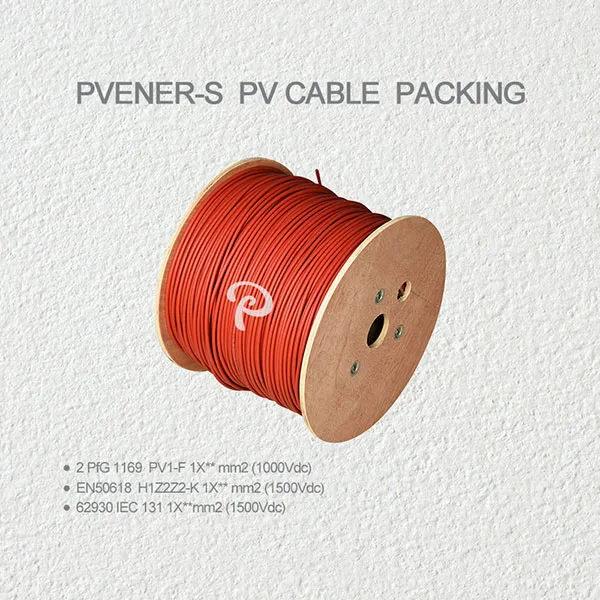

4 mm² aurinkoenergiakaapeli

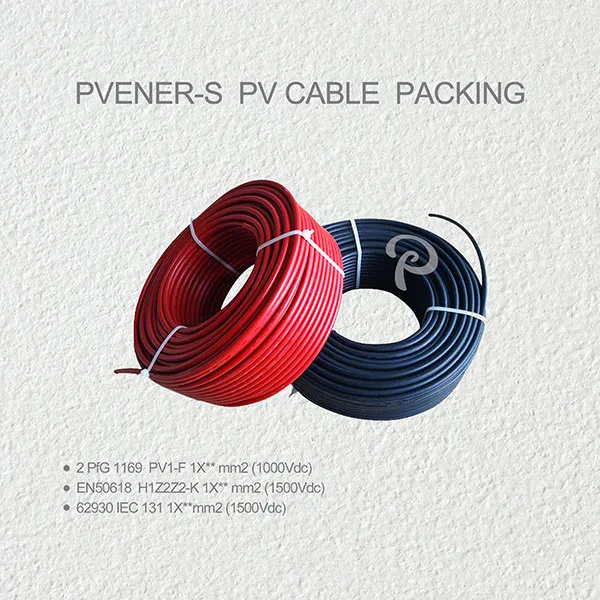

100 metriä per rulla, 112 rullaa per lava

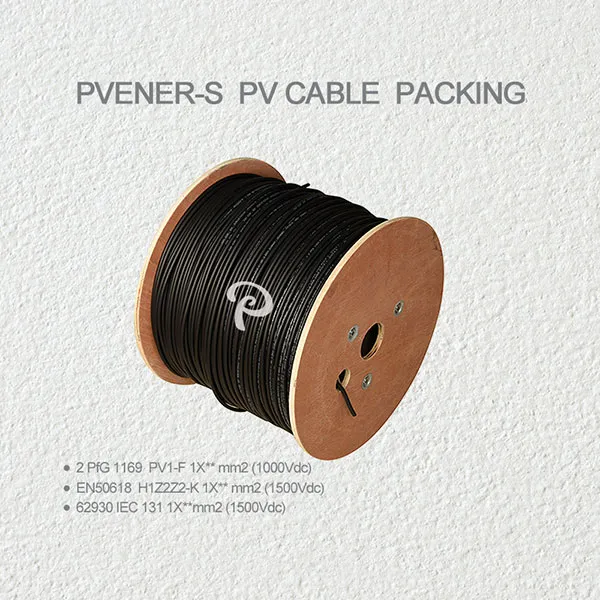

500 metriä per rulla, 18 rullaa per lava
Kontin lataus
Yksi 20 jalan kontti voi ladata 20 lavaa
Räätälöinti
Muita kaapelikokoja, rullan pituuksia ja pakkausvaihtoehtoja on saatavilla pyynnöstä
1. Kapellimestari
Tinattu kuparijohdin, valmistettu standardin IEC 60228, luokan 5 mukaisesti, tarjoaa erinomaisen joustavuuden, johtavuuden ja korroosionkestävyyden.
2. Eristys
125°C vähäsavuinen, halogeeniton palosuojattu polyolefiini, joka varmistaa korkean lämpöstabiilisuuden, sähköturvallisuuden ja ympäristönsuojelun.
3. Ulkovaippa
125°C vähäsavuinen, halogeeniton paloa hidastava polyolefiini, joka kestää hyvin lämpöä, hankausta ja ulkoilmaolosuhteita.
4.Erityisprosessi
Elektronisuihkun ristisilloitus (E-beam crosslinking) -tekniikka, joka parantaa mekaanista lujuutta, lämpö-ikääntymisen kestävyyttä ja pitkän aikavälin luotettavuutta.
| Tuote nro | Tuote Nimi |
Malli | Arvioitu Jännite |
Johtimen risti osa mm 2 |
Strand design Numero x Ø mm |
Kapellimestari vastus Ω / km 20°C |
Ulko-Ømm | Tuppi Väri |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Musta |
| PV-H1-15R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Punainen |
| PV-H1-25B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Musta |
| PV-H1-25R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Punainen |
| PV-H1-40B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Musta |
| PV-H1-40R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Punainen |
| PV-H1-60B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Musta |
| PV-H1-60R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Punainen |
| PV-H1-100B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Musta |
| PV-H1-100R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Punainen |
| PV-H1-160B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Musta |
| PV-H1-160R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Punainen |
| PV-H1-250B | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Musta |
| PV-H1-250R | PV kaapeli | H1Z2Z2-K | 1500VDC | 1x25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Punainen |
| PV-H1-350B | PV kaapeli | H1Z2Z3-K | 1500VDC | 1x35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Musta |
| PV-H1-350R | PV kaapeli | H1Z2Z4-K | 1500VDC | 1x35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Punainen |
| Kaapelin suunnittelu | |
|---|---|
| Kapellimestari | Tinatut kuparilangat, IEC 60228, luokka 5 |
| Eristys | 125 ℃ Vähäsavuiset halogeenittomat palosuojatut polyolefiinit |
| Ulkotakki | 125 ℃ Vähäsavuiset halogeenittomat palosuojatut polyolefiinit |
| Erikoistekniikka | Elektronisuihku silloitettu |
| Sähköiset ominaisuudet | |
| Nimellisjännite U0/U | AC 1000V, DC 1500V |
| Lämpötila-alue | -40 ℃ - +90 ℃ |
| Max. lämpötila johtimessa | 120℃ |
| Min. taivutussäde | 5 x kaapelin halkaisija |
| Toimialan standardit | EN 50618:2014 |
| Vetolujuus ja venymä | EN 60811-1-1 mukaisesti |
| Kylmä taivutus | standardin EN 60811-1-4 mukaisesti |
| Lämmönkestävyysominaisuudet | EN60216-2 mukaisesti |
| Halogeeniton | 50525-1 liitteen B mukaisesti |
| Otsonin kestävyys | EN 50396 mukaan |
| UV-kestävyys | HD 605/A1 mukaan |
| Liekin ominaisuudet | IEC 60332-1-2 mukaisesti |
| Mitat ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. | |
Meillä on 10 vuoden kokemus PV-kaapeleiden ja PV-liittimien tuotannosta. Voimme valmistaa 200 000 metriä PV-kaapeleita ja 50 000 sarjaa aurinkosähköliittimiä päivässä. Standardoitu lavamme soveltuu paremmin maailmanlaajuiseen myyntiin. Tehtaallamme ei ole vain 6 nopeaa kaapelin tuotantolinjaa, vaan siinä on myös elektroniset säteilyn silloituslaitteet, jotka ovat keskeisiä laitteita kaapelin laadun hallinnassa. Edistyksellinen teknologiamme takaa korkealaatuisten kaapelien tuotannon.
