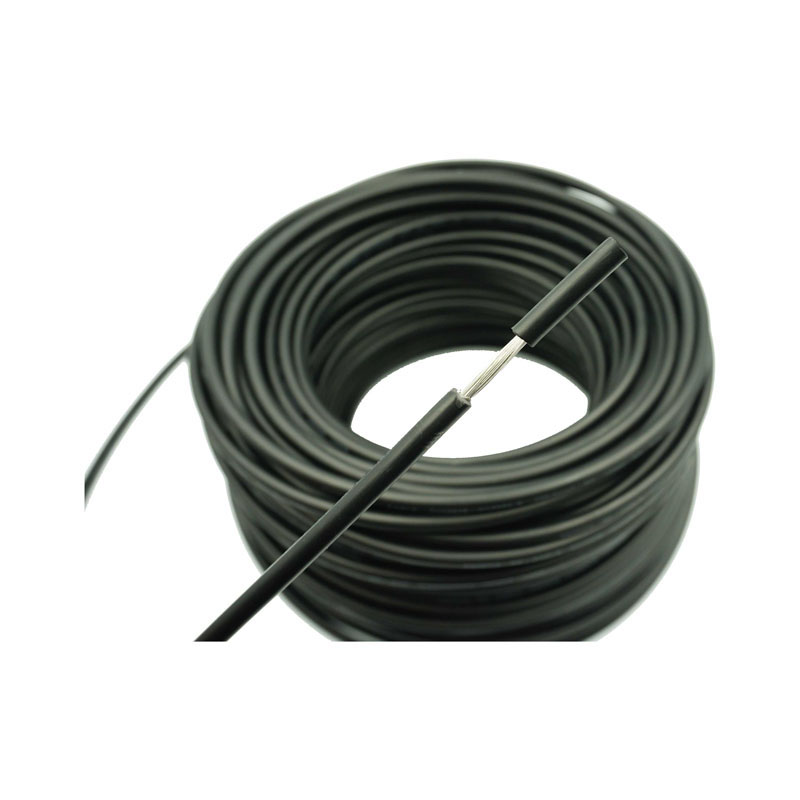

IEC 62930 puhdas tinattu kupari PV-kaapeli koostuu yleensä monisäikeisestä kuparikaapelista, eri mallilla on erilainen johtimen poikkileikkaus. Suunnittelunumerot 56 ja 84 ovat yleisiä malleja, katso 4mm² ja 6mm². Kaapelimme (Pure Tinned Copper PV Cable) on erityisesti suunniteltu ja valittu korkean lämmön-, sään- ja UV-kestävyyden takaamiseksi pitkän aikavälin vakaan toiminnan varmistamiseksi ulkoympäristöissä. Tinattu kupari PV-kaapeli asennetaan aurinkopaneelien väliin ja liitetään invertteriin. Kun aurinko paistaa aurinkosähköpaneeleille, ne tuottavat tasavirtaa, joka välitetään invertteriin aurinkosähkökaapelin kautta. Tämän jälkeen invertteri muuntaa tasavirran AC:ksi ja syöttää sen käytettävään laitteeseen tai verkkoon. Toimitamme korkealaatuista kaapelia, joka on erityisesti suunniteltu ja valmistettu yhdistämään aurinkoenergian tuotantojärjestelmän eri komponentit ja siirtämään tasa-/vaihtovirtaa.
EN50618 Standardissa määritelty kaapeleiden virrankantokyky
Taulukko A.2 – Suositeltu kaapeleiden käyttö aurinkosähköjärjestelmissä
1 | 2 | 3 |
Rakentaminen | Suositeltu käyttö | Kommentit |
Kaapelit PV-järjestelmiin H1Z2Z2-K | Tarkoitettu käytettäväksi aurinkosähköasennuksissa, esim. acc. HD 60364-7-712:een. Ne on tarkoitettu pysyvään käyttöön ulko- ja sisätiloissa, vapaasti liikuteltaviin, vapaasti roikkuviin ja kiinteään asennukseen. Asennus myös putkiin ja putkiin kipsin päälle, sisään tai alle sekä laitteisiin. Soveltuu käytettäväksi suojaeristetyissä laitteissa (suojausluokka II) Ne ovat luonnostaan oikosulku- ja maasulkukestäviä. HD 60364-5-52:een. |
Katso suositellut taivutussäteet standardista EN 50565-1:2014, taulukko 3 Max. Varastointilämpötila: + 40 ℃ Min. Asennus- ja käsittelylämpötila: -25 ℃ |
Taulukko A.3 — PV-kaapeleiden virrankesto
Nimellinen poikkileikkausala
mm2
|
Nykyinen kantokyky asennustavan mukaan | ||
Yksittäinen kaapeli ilman ilmaa
A
|
Yksi kaapeli pinnalla
A
|
Kaksi ladattua kaapelia koskettavat pintaa
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Ympäristön lämpötila: 60 ℃ (katso muut ympäristön lämpötilat taulukosta A.4) max. johtimen lämpötila: 120 ℃. | |||
HUOMAA Odotettu käyttöaika max. johtimen lämpötila 120 ℃ ja max. ympäristön lämpötila 90 ℃ on rajoitettu 20 000 tuntiin. |
